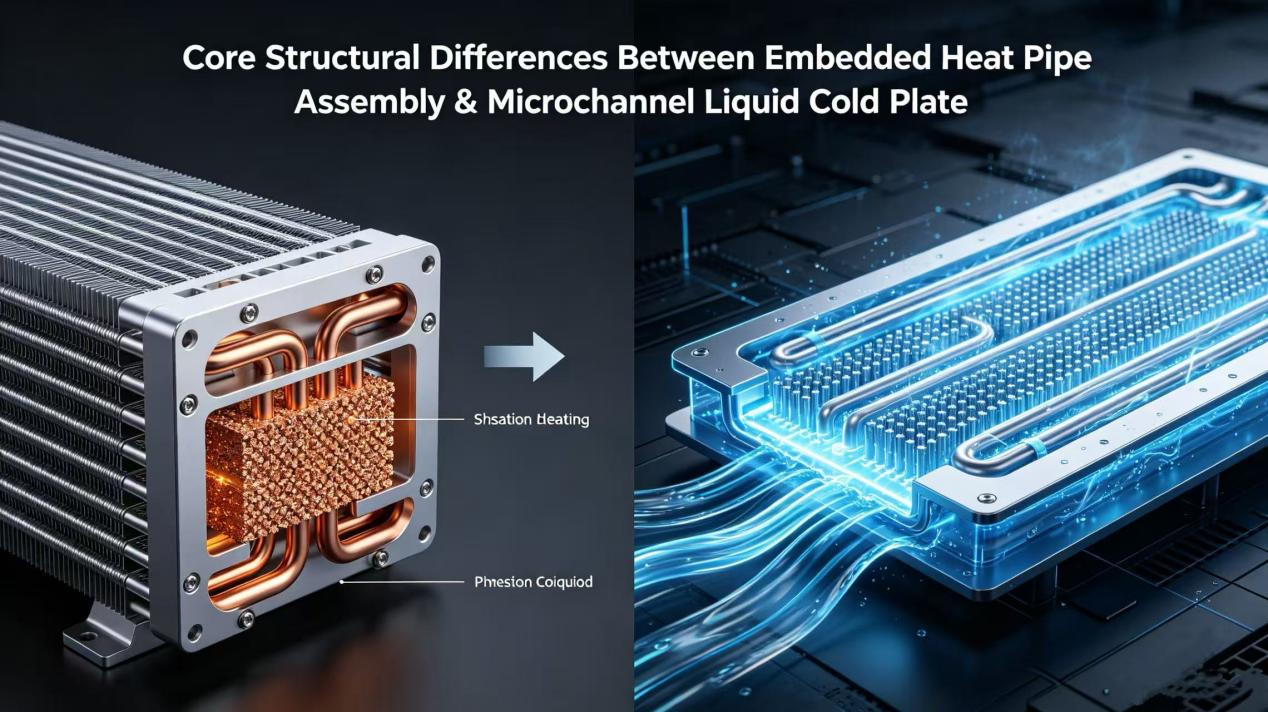

Diferencias estructurales principales entre el conjunto de tubos de calor integrados y la placa de refrigeración líquida de microcanales en la disipación térmica híbrida pasiva-activa

A medida que el hardware electrónico continúa evolucionando hacia un contorno compacto y una creciente densidad de potencia, las configuraciones de enfriamiento híbrido pasivo-activo reemplazan gradualmente a los radiadores individuales enfriados por aire en escenarios de control industrial, servidores de potencia media y nuevos componentes de energía, entre los cuales el conjunto de tubos de calor integrados y la placa fría de líquido de microcanales se convierten en dos partes estructurales principales para soluciones de gestión térmica personalizadas. Muchos ingenieros de adquisiciones extranjeros confunden los límites de aplicación y las características estructurales de estos dos productos principales, por lo que este artículo clasifica sistemáticamente la configuración del material, el mecanismo de trabajo interno, el rango de carga aplicable y las especificaciones coincidentes de instalación desde una perspectiva de ingeniería práctica.

El conjunto de tubería de calor integrado adopta un tubo de cobre completamente sellado como portador básico de conducción de calor, lleno de fluido de trabajo neutro de bajo punto de ebullición dentro de la tubería de vacío; La lógica de transferencia de calor del núcleo se basa en la conversión de calor latente por cambio de fase en lugar de la conducción térmica del metal sólido, lo que hace que su conductividad térmica equivalente sea entre 8 y 12 veces mayor que la del sustrato de cobre puro con la misma especificación de volumen. Los productos de tubos de calor integrados estandarizados de nuestra fábrica seleccionan cobre libre de oxígeno TP2 como materia prima para tubos, con una estructura capilar interna de polvo de cobre sinterizado para fortalecer el reflujo del medio de trabajo condensado, evitando fallas por secado bajo fluctuaciones frecuentes de temperatura entre -20 ℃ y 120 ℃ en un ambiente de trabajo. El marco periférico de aletas de aluminio se fija mediante tecnología de soldadura fuerte al vacío en lugar del engarce mecánico tradicional, lo que reduce la resistencia térmica de la interfaz por debajo de 0,04 ℃·cm²/W y mejora la estabilidad operativa a largo plazo de todo el conjunto. Este producto está personalizado principalmente para equipos de flujo de calor medio que van desde 30W a 350W, incluida la fuente de alimentación de accionamiento industrial, el módulo transceptor de comunicaciones de tamaño mediano y el controlador montado en vehículos de pequeña escala, que presenta una conveniente fijación con pernos y no necesita una bomba de circulación auxiliar ni un diseño de tubería de líquido, lo que reduce en gran medida el costo de mantenimiento posterior a la instalación para los clientes finales.

De manera diferente, la placa fría líquida de microcanal pertenece a un componente central activo refrigerado por líquido, fabricado mediante perforación profunda o proceso de formación de soldadura por fricción y agitación (FSW), con docenas de canales de flujo denso a nivel de micras distribuidos dentro del sustrato de aluminio o cobre para que la circulación del refrigerante elimine el calor puntual concentrado. Nuestra serie de placas frías de microcanales controla la tolerancia dimensional del canal interno dentro de ±0,03 mm después del procesamiento de precisión CNC, optimizando la distribución de la velocidad del flujo para eliminar los puntos calientes locales causados por el flujo desigual del refrigerante, que puede hacer frente de manera constante a una carga de calor de 400 W hasta 3200 W, ampliamente combinado con un módulo IGBT de alta potencia, un grupo de CPU de servidor y un sistema de enfriamiento de componentes de conexión de batería de vehículo de nueva energía. A diferencia del tubo de calor integrado que funciona pasivamente basándose en el cambio de fase, la placa fría debe cooperar con la unidad de distribución de líquido CDU y la tubería de circulación externa, lo que genera un mayor costo general de adaptación del sistema y una mayor capacidad de disipación de calor continua en condiciones de trabajo de potencia ultra alta.

Desde el costo del material y la dimensión de entrada del ciclo de vida, el conjunto de tubos de calor integrados posee un costo de compra unitario más bajo y un mantenimiento posterior más simple, adecuado para clientes con espacio interno de gabinete limitado y demanda de energía media; La placa fría de microcanal está dirigida a proyectos industriales y automotrices de carga pesada y de larga duración en los que la pérdida por tiempo de inactividad del equipo supera con creces el costo inicial de adquisición de componentes. Nuestro equipo técnico de ventas ofrece un servicio gratuito de cálculo de simulación térmica para que los compradores globales seleccionen una estructura de enfriamiento adecuada de acuerdo con la curva de potencia del equipo real y el diseño del gabinete, evitando configuraciones de enfriamiento insuficientes o sobre especificaciones causadas por una selección ciega de productos.
